【Tableau】クラスの関係性を知る - Tabeau JS API -

Tableau 開発

こんにちは、アイダです。 Tableau の開発者ツールである Tableau JS API （Tableau JavaScript API）では、クラスごとに取得できる情報が異なります。 ツールを使いこなすには、Tableau 用語とそれらの関係性 を知っておく必要があると、特に重要な３つのクラス「Viz」「Workbook」「Sheet」について投稿してくれました。それではOさん、どうぞ。

f:id:intage-tech:20210617083928p:plain

はじめに

こんにちは。 O です。

以前のブログで、Tableau JS API を使用し、Web アプリケーションの一部として Tableau を組み込む方法をご紹介しました。

www.intage-ts.com

さらに Tableau JS API を使いこなすには、Tableau 用語とそれらの関係性 を知っておく必要があります。 キーワードはこのあたりです。

  • Viz
  • Workbook
  • Sheet
  • Dashboard
  • Worksheet
  • Story

Tableau JS API は、各クラスで使用できるメソッド、すなわち取得できる情報が異なるので、 今回は基本となる、以下の3つのクラスを解説しようと思います。

  • Viz
  • Workbook
  • Sheet

使うもの

概要や使い方は、以前の ブログをご参考ください。

Tableau Javascript API
公式：　Tableau Javascript API Reference

クラスと関係性

クラス構造を簡潔に表したのが、以下の図です。

f:id:intage-tech:20210614135124p:plain

画像元）Top-Level Class Diagram

Viz クラス

Tableau 関連でよく聞くキーワード「Viz」は、ビジュアライゼーション の略です。 グラフ・数表など、「可視化」「表現」されているものをまとめて「Viz」と呼びます。

組み込みをする時に、new Tableau.Viz(...) でViz クラスを生成しているので、 Tableau JS では、Viz が一番外側で扱うクラスです。

// 描画オプション生成
const options = {
    width: containerDiv.offsetWidth,
    height: 855,
};
// Tableau呼び出し
viz = new Tableau.Viz(containerDiv, vizUrl, options);

Workbook クラス

Tableau をファイルでやり取りするとき、twb / twbx で扱いますが、 そのファイル1つ1つを ワークブック と呼びますよね？それです。

Viz クラスに対して、getWorkbook() メソッドを呼び出すと、Workbook クラスを呼び出すことが出来ます。

Workbook クラスでは、ワークブック名の取得や、現在表示されているシート（後述）の情報を取得することができます。

// ワークブック 情報を取得
const workbook =  viz.getWorkbook();
// ワークブック名を取得
const workbookName = workbook.getName();
// 現在表示されているシート（アクティブシート）の情報を取得
const activeSheet = workbook.getActiveSheet();

Sheet クラス（Abstract）

f:id:intage-tech:20210614141716p:plain

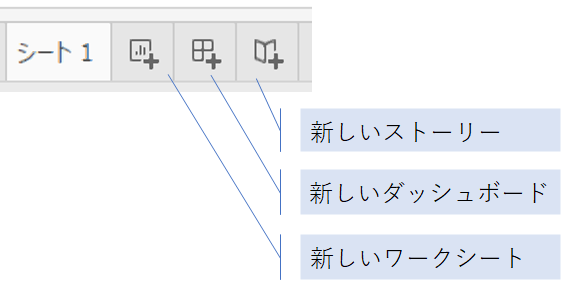

Tableau Desktop などで Viz を作るとき、ワークシート／ダッシュボード／ストーリーを使っていると思います。 これらすべてが、Sheet クラスだと考えてください。

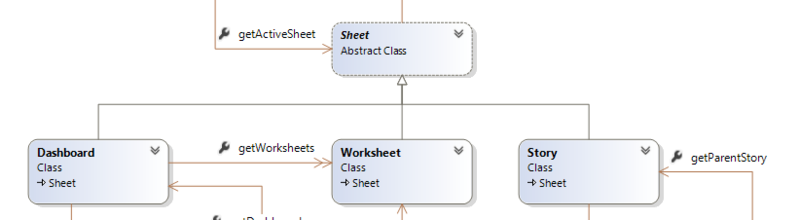

厳密にいうと、Sheet 自体は Abstract Class であり、シートタイプによって Worksheet クラスになったり、Dashboard クラスになったりします。

f:id:intage-tech:20210614141712p:plain

ワークシート／ダッシュボード／ストーリー は、シートタイプで区別され、それぞれ使えるメソッドが異なるので注意が必要です。

シートタイプは getSheetType() メソッドで取得できるので、必要に応じてシートタイプによる分岐処理ができますね。

// ワークブック 情報を取得
const workbook =  viz.getWorkbook();
// 現在表示されているシート（アクティブシート）の情報を取得
const activeSheet = workbook.getActiveSheet();
// シートタイプを出力
console.log(activeSheet.getSheetType());        // ←　"dashboard" が出力される

クラスがなんとなく分かってきたら

Viz の説明にも書きましたが、組み込みでは new Tableau.Viz(...) でViz クラスを生成しているので、 情報を取得するには、基本的に Viz クラスを起点とします。

例えば、表示しているワークシートのシート名を取得したいならば、 Viz → Workbook → Sheet（タイプは Worksheet）と階層を辿っていく、、 という使い方をすることができます。

Sheet で使用しているデータ（Underlying Data）へもアクセスすることができるので、 Web アプリに組み込んだ Tableau から、データを取得して、そのデータを使ってWebアプリ上でなにか別のグラフを作って、、、 というようなこともできます。

（具体例な使用例がぱっと出てこないのですが、できることを知っていることが重要！）

さらに、前回紹介した イベント検知 と組み合わせて、Webアプリに組み込まれた Tableau のユーザー操作情報 なんかを取得することもできそうですね。

使い方いろいろ。

おわり

Sheet と Worksheet が同じものだと思いこんでいたため、何度もクラス迷子になった自分を供養するための記事でした。

誰かのお役に立つことを願います。
